Opis i wprowadzenie

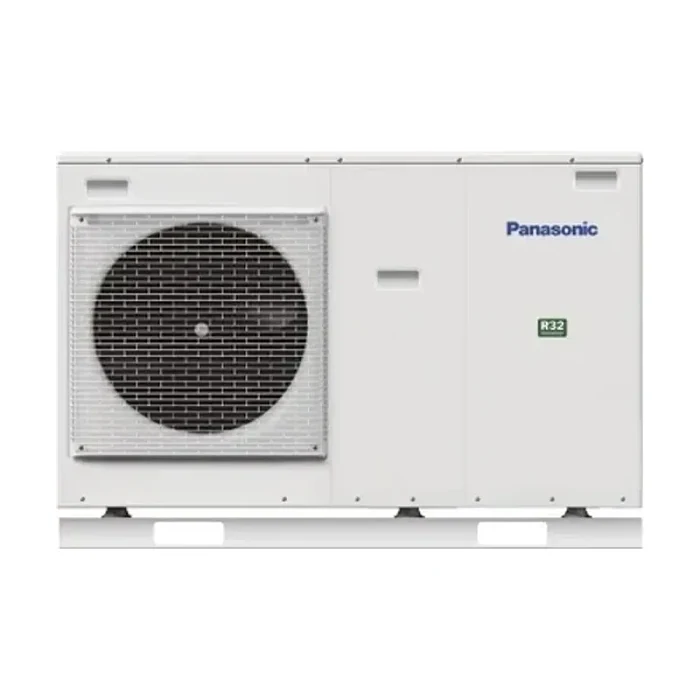

Panasonic Aquarea High Performance 9 kW to pompa ciepła powietrze-woda w układzie monoblok. Cały obieg chłodniczy zamyka się w jednostce zewnętrznej, a do domu prowadzi się tylko rury z wodą grzewczą. Dzięki temu instalacja wodna nie wymaga uprawnień f-gazowych, co skraca prace i obniża ich koszt.
Wersja 9 kW należy do popularnej rodziny modeli oznaczanych symbolem WH-MDC09J3E5. Producent kieruje ją do domów jednorodzinnych o umiarkowanym i niskim zapotrzebowaniu na ciepło. Urządzenie grzeje wodę, chłodzi latem i, po dołożeniu zasobnika, przygotowuje ciepłą wodę użytkową.
Monoblok różni się od układu split tym, że w domu nie ma osobnej jednostki wewnętrznej ze sprężarką ani rur z czynnikiem chłodniczym. To upraszcza kotłownię i skraca montaż. Wadą bywa konieczność ochrony obiegu wodnego przed zamarznięciem, bo woda krąży między budynkiem a jednostką na dworze.
Seria High Performance powstała z myślą o budynkach z ogrzewaniem niskotemperaturowym. Przy zasilaniu instalacji wodą 35 stopni pompa osiąga klasę energetyczną A+++ oraz sezonowy współczynnik SCOP na poziomie około 4,84. To wynik z górnej półki w tej klasie mocy. Im niższa temperatura wody w instalacji, tym mniej prądu zużywa sprężarka na wyprodukowanie tej samej ilości ciepła.
W tekście opieram się na danych katalogowych Panasonica oraz na niezależnych źródłach z polskiego rynku. Podaję parametry potwierdzone w dokumentacji, bez zaokrąglania w górę. Tam, gdzie liczby różnią się między generacjami serii, trzymam się wartości dla modelu monoblok J.
Najważniejsze cechy i korzyści
Moc grzewcza w punkcie A7/W35 wynosi dokładnie 9,00 kW przy współczynniku COP równym 4,48. Oznacza to, że z jednej kilowatogodziny prądu urządzenie oddaje w tych warunkach około 4,5 kilowatogodziny ciepła. Sezonowo, w klimacie umiarkowanym, liczy się SCOP. Tu Aquarea uzyskuje około 4,9 dla zasilania 35 stopni oraz około 3,3 dla trudniejszego zasilania 55 stopni.
- Wysoka sprawność sezonowa. SCOP około 4,9 przy 35 stopniach i klasa A+++ stawiają model wśród najlepszych pomp powietrznych w tej mocy.
- Czynnik R32. Nowoczesny czynnik o współczynniku GWP 675, w ilości 1,3 kg. To mniej niż połowa GWP starszego R410A.
- Praca w mrozie. Urządzenie grzeje przy temperaturze zewnętrznej do minus 20 stopni. Moc spada wraz z mrozem, ale sprężarka pracuje dalej.
- Cicha jednostka przy częściowym obciążeniu. Moc akustyczna wynosi wtedy 59 dB(A). W przeliczeniu na ciśnienie akustyczne z jednego metra daje to około 48 dB(A), czyli poziom spokojnej rozmowy.
- Kompaktowy monoblok. Jednostka ma wymiary 865 x 1283 x 320 mm i waży około 104 kg. Mieści wbudowaną pompę obiegową, przepływomierz oraz filtr magnetyczny.
- Duża sieć serwisu. Panasonic ma w Polsce rozbudowaną sieć autoryzowanych instalatorów Pro, co ułatwia gwarancję i przeglądy.
Klasa A+++ przy 35 stopniach to obecnie górny poziom na etykiecie energetycznej dla ogrzewania pomieszczeń. Mówi ona o efektywności całego sezonu, a nie o jednym pomiarze. Przy zasilaniu 55 stopni klasa spada do A++, bo sprężarka musi wykonać większą pracę, aby podnieść temperaturę wody. To naturalna zależność każdej pompy powietrznej.
W praktyce największą korzyścią jest niski koszt ogrzewania w domu z podłogówką. Gdy instalacja pracuje na 30-35 stopniach, roczna sprawność sięga poziomu, którego nie osiągnie kocioł gazowy ani grzałka elektryczna. Różnica w rachunku rośnie w chłodne, ale nie ekstremalnie mroźne miesiące. Takich dni w polskim klimacie jest najwięcej, więc pompa pracuje wtedy z wysokim współczynnikiem. Dopiero silny mróz obniża chwilową sprawność, bo rośnie różnica temperatur między powietrzem a wodą w instalacji.
Prosty przykład pokazuje skalę zysku. Dom o rocznym zapotrzebowaniu na ciepło 12 000 kWh, ogrzewany grzałką elektryczną, zużyłby tyle samo prądu, czyli 12 000 kWh. Ta sama pompa przy SCOP 4,9 potrzebuje na to około 2 450 kWh energii elektrycznej. Reszta ciepła pochodzi z darmowego powietrza zewnętrznego. To właśnie ten stosunek decyduje o niższym rachunku, a nie sama moc urządzenia.
Funkcje i tryby pracy
Pompa działa dwukierunkowo. Zimą grzeje, latem może chłodzić, a przez cały rok potrafi przygotować ciepłą wodę użytkową.
Grzanie
Tryb grzania utrzymuje temperaturę wody na wylocie w zakresie 20-60 stopni. Sterownik prowadzi tak zwaną krzywą grzewczą, czyli dobiera temperaturę zasilania do temperatury na dworze. Im zimniej, tym cieplejsza woda w instalacji. Po ustawieniu przez instalatora automat działa bez codziennej ingerencji użytkownika. Dobrze dobrana krzywa to podstawa niskich rachunków, bo pozwala grzać najniższą skuteczną temperaturą.
Chłodzenie
Latem urządzenie odwraca obieg i schładza wodę. Współpracuje wtedy z ogrzewaniem podłogowym lub z klimakonwektorami. Producent podaje pracę w trybie chłodzenia przy temperaturze zewnętrznej od około 10 stopni w górę. Efekt jest łagodny, bo podłoga oddaje chłód powoli i bez przeciągów. Trzeba jednak pilnować punktu rosy, aby na posadzce nie skraplała się wilgoć.
Ciepła woda użytkowa
Po podłączeniu zewnętrznego zasobnika pompa grzeje wodę do kuchni i łazienki. Funkcja antylegionella okresowo podnosi temperaturę wody, aby ograniczyć rozwój bakterii. Zasobnik nie wchodzi w skład monobloku i dobiera się go osobno, pod liczbę domowników. Im większy zasobnik, tym rzadziej pompa przełącza się z grzania domu na podgrzew wody.
Tryby dodatkowe
Model ma tryb cichy, który ogranicza obroty wentylatora i sprężarki na noc. Jest też program dla domów energooszczędnych, obniżający minimalną temperaturę wylotu do 20 stopni. Sterowanie zdalne przez aplikację Aquarea Smart Cloud wymaga osobnego modułu CZ-TAW1. Pozwala ono podglądać pracę, zmieniać tryby i ustawiać harmonogram z telefonu.
Dla kogo i do jakich domów oraz instalacji
Aquarea High Performance 9 kW pasuje do domu jednorodzinnego o zapotrzebowaniu cieplnym mniej więcej 6-9 kW. W praktyce to budynek o powierzchni około 120-200 m2, zależnie od standardu izolacji i roku budowy.
Model pokazuje pełnię możliwości z ogrzewaniem podłogowym lub ściennym, które pracuje na niskiej temperaturze. Dobrze czuje się w nowych domach oraz w budynkach po termomodernizacji z odpowiednio dobranymi grzejnikami. Gorszym wyborem będzie stary dom z małymi grzejnikami żeliwnymi, które potrzebują wody 60-70 stopni. Tam sprawność spadnie, a przy dużym mrozie częściej włączy się grzałka wspomagająca.
Przed zakupem instalator powinien policzyć obliczeniowe zapotrzebowanie budynku. Moc 9 kW nie zawsze jest właściwa. Zbyt duża pompa taktuje, czyli często się włącza i wyłącza, co skraca żywotność sprężarki i pogarsza komfort. Zbyt mała będzie z kolei zbyt często wspomagać się grzałką w chłodne dni.
W wielu instalacjach warto dodać bufor, czyli zbiornik wody grzewczej. Stabilizuje on pracę, wydłuża cykle sprężarki i ułatwia odszranianie. W domach z rozległą podłogówką bufor bywa zbędny, bo sama posadzka gromadzi wystarczająco dużo ciepła. Decyzję podejmuje instalator na podstawie objętości wody w obiegu i sposobu sterowania obiegami grzejnymi.
Technologie zastosowane w urządzeniu
Sercem pompy jest sprężarka inwerterowa. Płynnie zmienia wydajność, zamiast pracować skokowo w trybie włącz-wyłącz. Dzięki temu urządzenie dopasowuje moc do bieżących strat ciepła domu i rzadziej się wyłącza, co przekłada się na wyższą sprawność sezonową.
Jednostka zewnętrzna zawiera zintegrowany moduł hydrauliczny. Wewnątrz znajdują się pompa obiegowa, naczynie przeponowe, przepływomierz, filtr magnetyczny i automatyczny odpowietrznik. Instalator nie musi montować tych elementów osobno, więc kotłownia jest prostsza i zajmuje mniej miejsca. Fabryczny filtr magnetyczny wychwytuje opiłki z instalacji i chroni wymiennik. Naczynie przeponowe przejmuje wahania objętości wody przy nagrzewaniu, więc instalator nie zawsze musi dokładać osobne. Wbudowany przepływomierz pilnuje minimalnego przepływu i chroni sprężarkę przed pracą na sucho.
Wymiennik zewnętrzny prowadzi automatyczne odszranianie. Przy mrozie i wilgoci na lamelach osadza się szron, więc pompa co jakiś czas krótko odwraca obieg i go roztapia. Czynnik R32 jest jednoskładnikowy, co ułatwia serwis i ewentualne uzupełnienie napełnienia. Ma też niższy GWP niż wcześniej stosowane mieszaniny typu R410A, dlatego jego wpływ na klimat przy ewentualnym wycieku jest mniejszy.
Za pracą urządzenia stoi sterowanie pogodowe. Czujnik temperatury zewnętrznej podaje dane do sterownika, a ten wyznacza temperaturę zasilania z krzywej grzewczej. Taki układ wyprzedza zmiany pogody i unika przegrzewania domu. Model obsługuje też dwie strefy grzewcze o różnych temperaturach, na przykład podłogówkę na parterze i grzejniki na piętrze, po dodaniu odpowiedniej automatyki.
Zalety na tle konkurencji
Na tle rywali Panasonic wyróżnia się przede wszystkim siecią serwisową. Autoryzowanych instalatorów Pro jest w Polsce dużo, więc łatwiej o montaż, przegląd i naprawę gwarancyjną. To realna przewaga nad markami o mniejszym zapleczu, gdzie na serwis czeka się dłużej.
Sprawność sezonowa jest bardzo dobra, choć nie rekordowa. SCOP około 4,9 przy 35 stopniach stawia model obok Daikina Altherma 3 i powyżej wielu tańszych konstrukcji. Daikin deklaruje jednak nieco niższą temperaturę pracy, do około minus 25 stopni, co bywa argumentem w chłodniejszych rejonach kraju.
Uczciwie trzeba wskazać dwie słabości. Po pierwsze hałas przy pełnym obciążeniu. Moc akustyczna sięga wtedy 69 dB(A), więc ustawienie jednostki tuż pod oknem sypialni bywa problemem. Po drugie maksymalna temperatura zasilania to 60 stopni. Konkurenci na czynniku R290, jak Viessmann Vitocal 150-A, dają do 70 stopni i lepiej pasują do starych grzejników. Aquarea nadrabia to ceną zakupu i dostępnością części, a w domu z podłogówką różnica maksymalnej temperatury zasilania nie ma znaczenia.
Dla wielu kupujących liczy się też dostępność. Aquarea jest szeroko sprzedawana w Polsce, a części zamienne i sterowniki są łatwo osiągalne. Marki niszowe potrafią oferować lepsze pojedyncze parametry, ale dłuższy czas oczekiwania na serwis podnosi realny koszt posiadania. Panasonic wypada tu przewidywalnie, co dla urządzenia pracującego kilkanaście lat ma znaczenie.
Instrukcja użytkowania i wskazówki
Montaż powierz autoryzowanej firmie. Jednostkę zewnętrzną stawia się na stabilnym fundamencie lub konsoli, z dala od okien sypialni i od granicy działki. Pod spodem trzeba zapewnić odpływ skroplin, aby zimą woda z odszraniania nie zamarzała na ścieżce.
Obieg wodny monobloku wymaga ochrony przed zamarznięciem. Instalator stosuje płyn niezamarzający lub układ automatycznego opróżnienia na wypadek zaniku prądu. Ma to znaczenie przy dłuższych mrozach połączonych z brakiem zasilania, bo woda stojąca w rurach na dworze mogłaby je rozerwać.
W codziennej eksploatacji pompa jest bezobsługowa. Raz do roku zaplanuj przegląd: czyszczenie filtra magnetycznego, kontrolę ciśnienia w instalacji i sprawdzenie szczelności. Nie zasłaniaj wlotu ani wylotu powietrza z jednostki. Zimą odgarniaj śnieg spod urządzenia, aby nie blokował przepływu powietrza i odpływu skroplin. Unikaj też częstego, ręcznego zmieniania nastaw, bo dobrze ustawiona krzywa grzewcza radzi sobie sama.
Podczas odbioru instalacji poproś o protokół uruchomienia z zapisanymi nastawami. Ułatwi to późniejszy serwis i ewentualne reklamacje. Zachowaj też kartę gwarancyjną oraz numer seryjny jednostki. Pompy ciepła powietrze-woda kwalifikują się do krajowych programów wsparcia, na przykład do dofinansowania wymiany źródła ciepła. Warunki i wysokość dopłat sprawdź w aktualnym regulaminie programu przed zakupem, bo zmieniają się co roku.
Jeśli dom ma fotowoltaikę, dobrze zaplanować pracę pompy tak, aby większość energii pobierała w ciągu dnia. Podgrzew ciepłej wody i doładowanie bufora w godzinach największej produkcji z paneli obniżają ilość prądu kupowanego z sieci. Taki układ nie wymaga dodatkowego sprzętu, wystarczy przemyślany harmonogram w sterowniku.
Zawartość zestawu
W skład monobloku wchodzi jednostka zewnętrzna z wbudowanym modułem hydraulicznym oraz przewodowy sterownik. Zasobnik ciepłej wody, moduł Wi-Fi CZ-TAW1 i bufor to osobne akcesoria. Dokładną zawartość opakowania potwierdź u sprzedawcy, bo zależy ona od wersji i kompletu.
Podsumowanie
Panasonic Aquarea High Performance 9 kW to solidna pompa powietrze-woda do domu z ogrzewaniem niskotemperaturowym. Mocne strony to wysoki SCOP około 4,9, czynnik R32 o niższym GWP i szeroka sieć serwisu w Polsce. Model grzeje do minus 20 stopni i chłodzi latem.
Słabsze punkty to głośniejsza praca pod pełnym obciążeniem oraz maksymalna temperatura wody 60 stopni, która ogranicza współpracę ze starymi grzejnikami. W domu z podłogówką różnica w rachunku za ogrzewanie bywa jednak wyraźna. Dobór mocy zawsze zacznij od obliczenia strat ciepła budynku, a nie od metrażu.
