Grzejnik oddaje ciepło z wody krążącej w instalacji, częściowo przez promieniowanie, częściowo przez konwekcję. Mimo popularności podłogówki wciąż jest najczęstszym odbiornikiem ciepła w polskich domach. Montuje się go szybko, łatwo wymienia i dobrze reaguje na zmianę nastawy. Poniżej pokazuję, jakie są rodzaje grzejników, jak policzyć ich moc i dlaczego dobór ma dziś większe znaczenie niż dekadę temu, gdy w domach dominowały kotły.
Najczęstszy wybór w nowym budownictwie. Oznaczenia typu 11, 21, 22 i 33 mówią o liczbie płyt i konwektorów: typ 11 ma jedną płytę, typ 22 dwie płyty i dwa konwektory, a typ 33 trzy płyty. Wyższy typ oddaje więcej ciepła bez wydłużania grzejnika, co bywa kluczowe pod wąskim oknem. Płytowe mają małą pojemność wodną, więc szybko się nagrzewają i szybko stygną. Kiedy lepiej sprawdzi się płyta, a kiedy żeliwo, rozkładam w tekście płytowy czy członowy.

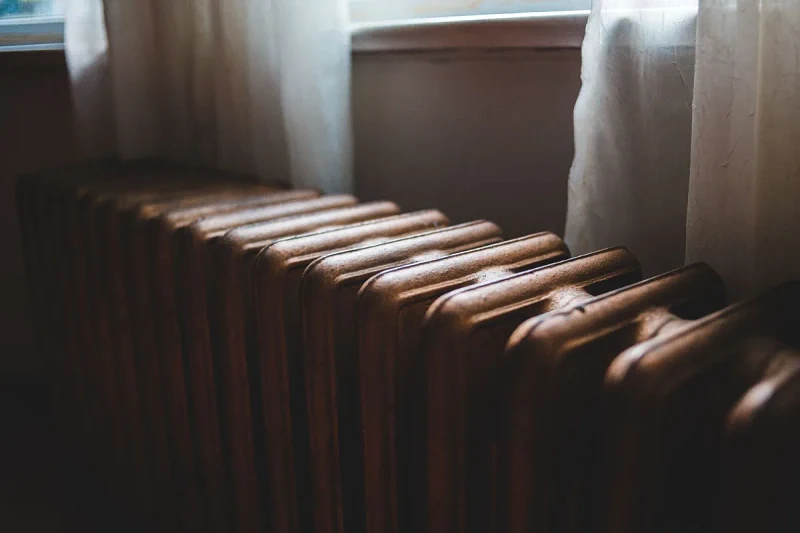

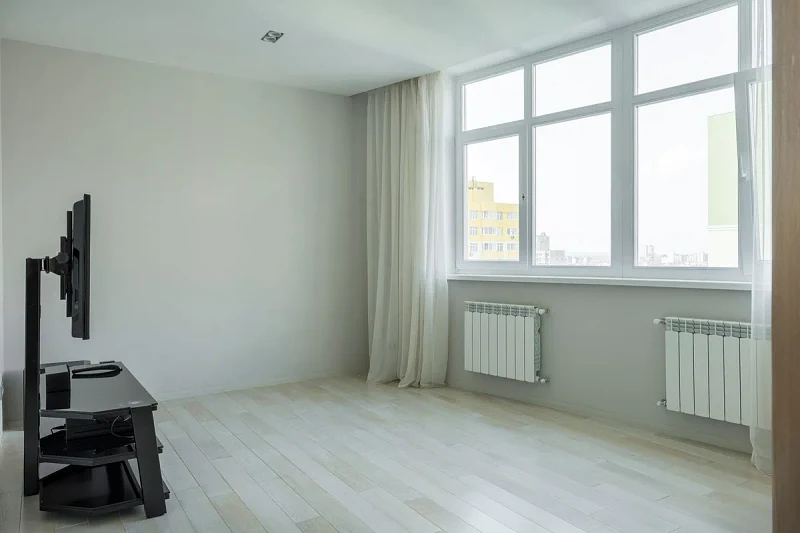

Grzejnik członowy składa się z powtarzalnych segmentów, więc jego moc dopasowuje się liczbą członów. Aluminium jest lekkie i szybko się nagrzewa, dobrze współpracuje z termostatem. Żeliwo grzeje się wolno i długo trzyma ciepło, jest odporne na korozję i wysokie ciśnienie, ale duża bezwładność utrudnia precyzyjną regulację.
Grzejnik konwektorowy oddaje ciepło głównie przez ruch powietrza między lamelami z miedzi lub aluminium. Odmianą są grzejniki kanałowe, wbudowane w podłogę wzdłuż przeszkleń. Nie zajmują miejsca na ścianie i dobrze odcinają zimne powietrze spływające z dużych okien.

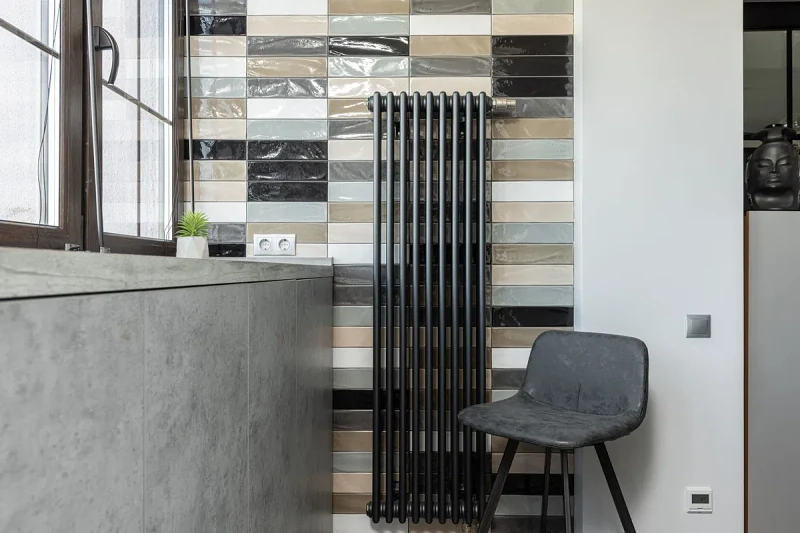

Grzejniki dekoracyjne łączą funkcję grzewczą z wyglądem, dają szeroki wybór kształtów i kolorów. Modele drabinkowe w łazience pozwalają wysuszyć ręczniki i szybko dogrzać pomieszczenie. Za wygląd zwykle płaci się dopłatą i niższą mocą względem klasycznej płyty tej samej wielkości.
Punktem wyjścia jest zapotrzebowanie cieplne pomieszczenia, nie jego metraż. W ocieplonym domu to zwykle 40-60 W na m2, w starszym nawet 70-120 W na m2. Rzetelną wartość daje obliczenie strat ciepła (OZC) dla konkretnego budynku. Do wstępnego szacunku użyj kalkulatora zapotrzebowania na moc, a metodę doboru rozkładam krok po kroku w poradniku o doborze mocy grzejnika.
Jest jeszcze druga liczba, o której łatwo zapomnieć. Katalogowa moc grzejnika dotyczy parametrów 75/65/20, czyli zasilania 75 st. C, powrotu 65 st. C i 20 st. C w pomieszczeniu (norma PN-EN 442). Przy niższej temperaturze wody ten sam grzejnik odda mniej ciepła. Dla systemu 55/45/20 moc spada mniej więcej o połowę. To sedno kolejnej sekcji.
Pompa ciepła pracuje tym taniej, im niższą temperaturę wody musi wytworzyć. Obniżenie zasilania o 10 st. C potrafi podnieść jej COP o 20-30%. Dlatego instalacje pod pompę projektuje się na niską temperaturę, typowo 45/35 lub niżej. Problem w tym, że przy 45 st. C zwykły grzejnik oddaje tylko około 60-70% mocy liczonej dla 70 st. C.
Rozwiązaniem są grzejniki niskotemperaturowe, czyli po prostu większe lub o rozbudowanej powierzchni wymiany ciepła. W praktyce dobiera się je z zapasem 30-40% względem standardu, żeby dogrzały dom przy niskim zasilaniu. Zasadę ich działania opisuję w tekście o grzejnikach niskotemperaturowych, a dobór całego źródła w dziale pompy ciepła. Alternatywę w postaci podłogówki porównuję w artykule podłogowe czy grzejniki.
Pierwszy to dobór mocy na oko, z metrażu, bez uwzględnienia strat ciepła i temperatury zasilania. Efekt bywa dwojaki: grzejnik za mały nie dogrzeje pokoju w mrozy, za duży utrudnia regulację i podnosi koszt. Drugi błąd to planowanie pompy ciepła na starych, małych grzejnikach obliczonych na 75 st. C. Bez ich powiększenia pompa musi grzać wodę mocniej, a jej efektywność spada. Trzeci to zasłanianie grzejnika, które potrafi obciąć realną moc o kilkanaście procent.
Sam grzejnik płytowy należy do tańszych elementów instalacji, a jego wymiana bywa prostsza, niż się wydaje, bo nie wymaga kucia podłóg. Dlatego przy przejściu na pompę ciepła często opłaca się wymienić kilka najmniejszych grzejników zamiast podnosić temperaturę całego obiegu. Kiedy taka wymiana ma sens, a kiedy stare urządzenia wystarczą, rozważam w tekście kiedy wymienić grzejniki. Jeśli budujesz od zera, projektuj instalację od razu na niską temperaturę, bo to najtańszy moment, żeby zrobić to dobrze.
Zimny grzejnik u góry przy ciepłym dole to klasyczny objaw zapowietrzenia. Pokażę, po czym poznać powietrze w instalacji, w jakiej kolejności odpowietrzać grzejniki i dlaczego trzeba pilnować ciśnienia.
Stalowy grzejnik płytowy i aluminiowy członowy grzeją to samo pomieszczenie zupełnie innym charakterem: inna dynamika, inna odporność na wodę z instalacji, inne miejsca, gdzie mają sens. Porównuję je bez marketingu, cecha po cesze.
Grzejniki potrafią przeżyć kilka kotłów, ale nie każdy powinien. Zamulone żeliwo, zimne dolne partie i brak głowic termostatycznych to sygnały, że instalacja dokłada do rachunków. Podpowiadam, kiedy wymiana ma sens, a kiedy to wyrzucone pieniądze.
Głowica termostatyczna to najprostszy automat w instalacji grzewczej: bez prądu utrzymuje zadaną temperaturę w pokoju. Wyjaśniam, co naprawdę oznaczają cyfry 1-5 i jak ustawiać grzejniki w poszczególnych pomieszczeniach.
Pompa ciepła z zasilaniem 45 st. C potrafi zamienić zwykły grzejnik w letnią atrapę. Wyjaśniam, dlaczego moc katalogowa znika przy niskich parametrach i jak grzejniki powiększone oraz wentylatorowe przywracają ciepło bez podnoszenia rachunków.
Moc z katalogu grzejnika to wartość dla parametrów, których nowoczesne instalacje prawie nie używają. Pokażę, jak oszacować zapotrzebowanie pomieszczenia, przeczytać dane producenta ze zrozumieniem i nie kupić grzejnika o połowę za słabego.
Liczba mówi o budowie: typ 11 ma jedną płytę i jeden konwektor, typ 22 dwie płyty i dwa konwektory, a typ 33 trzy płyty. Im wyższy typ, tym więcej ciepła odda grzejnik o tej samej wysokości i długości. Grubsze modele wybiera się tam, gdzie miejsce pod oknem jest ograniczone, a potrzebna moc duża.
W ocieplonym domu zapotrzebowanie to zwykle 40-60 W na m2, w starszym budynku nawet 70-120 W na m2. To jednak tylko orientacja. Wiążącą wartość daje obliczenie strat ciepła (OZC) dla konkretnego pomieszczenia, bo wynik zależy od izolacji, okien i położenia pokoju.
Mogą, ale pod warunkiem, że są odpowiednio duże. Pompa pracuje tanio przy niskiej temperaturze wody, a przy 45 st. C grzejnik oddaje tylko około 60-70% mocy katalogowej. Dlatego pod pompę dobiera się grzejniki z zapasem powierzchni 30-40% albo wymienia najmniejsze na większe.
Katalogowa moc dotyczy parametrów 75/65/20 według normy PN-EN 442, czyli gorącej wody 75 st. C. Im mniejsza różnica między temperaturą grzejnika a powietrzem w pokoju, tym mniej ciepła grzejnik przekazuje. Przy systemie 55/45/20 moc spada mniej więcej o połowę względem wartości katalogowej.
Płytowy stalowy jest najtańszy, lekki i szybko reaguje na regulację, dlatego dominuje w nowych domach. Aluminiowy członowy też szybko się nagrzewa i pozwala dobrać moc liczbą członów. Żeliwny długo trzyma ciepło i jest bardzo trwały, ale duża bezwładność utrudnia sterowanie termostatem.
Nie warto. Zasłonięty parapetem, kanapą czy osłoną grzejnik nie oddaje ciepła swobodnie i traci nawet kilkanaście procent mocy. Ciepłe powietrze musi mieć miejsce, by unosić się wzdłuż okna, dlatego wokół grzejnika zostawia się wolną przestrzeń.
Zwykle nie wszystkie. Najpierw sprawdza się, które grzejniki dogrzeją pomieszczenie przy niskiej temperaturze zasilania. Często wystarczy wymiana kilku najmniejszych na większe, co jest tańsze niż podnoszenie temperatury całego obiegu i pogarszanie efektywności pompy.
