Opis i wprowadzenie

Trina Solar Vertex S+ TSM-445NEG9R.28 to dwuszybowy panel fotowoltaiczny o mocy nominalnej 445 Wp. Ogniwa wykonano w technologii n-type i-TOPCon, a sprawność modułu sięga 22,3 procent. W tym zestawieniu jest to najwyższa moc pojedynczego panelu, przy sprawności blisko czołówki modułów dachowych dostępnych w Polsce.

Model należy do serii Vertex S+, kompaktowej linii Triny pod dachy jednorodzinne. Producent działa na rynku od 1997 roku i jest jednym z największych dostawców modułów na świecie. Za marką stoi szeroka krajowa dystrybucja i rozbudowane zaplecze serwisowe. Ma to znaczenie, gdy panel ma pracować na dachu przez kilka dekad.

Model TSM-445NEG9R.28 ma zwarty format o wymiarach 1762 na 1134 na 30 mm i waży 21,0 kg. To rozmiar zbliżony do typowego panelu dachowego, mimo że moduł ma dwie tafle szkła zamiast folii spodniej. Cienkie szyby po 1,6 mm sprawiają, że waga nie odbiega od zwykłych konstrukcji glass-foil. Wersja z czarną ramą daje spokojny, jednolity wygląd na połaci.

Producent obejmuje panel 25-letnią gwarancją produktową oraz 30-letnią liniową gwarancją mocy. To jedne z dłuższych okresów w tym segmencie. Moduł łączy więc wysoką moc jednostkową z długim horyzontem wsparcia. W dalszej części opisu rozkładam na czynniki pierwsze parametry pracy, konstrukcję dwuszybową, technologię i-TOPCon oraz realne zachowanie panelu w polskim klimacie.

Najważniejsze cechy i korzyści

Pierwsza cecha to moc 445 Wp, najwyższa w naszym zestawieniu paneli. Wyższa moc jednostkowa oznacza, że zakładaną moc instalacji osiągniesz mniejszą liczbą modułów. Na ograniczonej połaci przekłada się to wprost na roczną produkcję z dostępnej powierzchni.

Druga korzyść wynika z konstrukcji dwuszybowej. Zamiast folii spodniej panel ma z tyłu drugą taflę szkła. Taka budowa lepiej znosi wilgoć, amoniak i naprężenia mechaniczne, a szkło nie starzeje się tak jak folia z tworzywa. Ogniwo zamknięte między dwiema szybami jest też mniej podatne na mikropęknięcia. To wydłuża realny czas pracy modułu.

Trzecia zaleta to ogniwa n-type i-TOPCon. Ten typ krzemu ma niski współczynnik temperaturowy mocy, tu -0,30 procent na stopień Celsjusza. W upalne dni, gdy panel nagrzewa się znacznie powyżej 25 stopni, traci mniej mocy niż starsze moduły p-type. Krzem typu n jest też odporny na degradację indukowaną światłem.

  • Moc 445 Wp przy sprawności 22,3 procent, najwyższa moc jednostkowa w tym zestawieniu.
  • Konstrukcja dwuszybowa z cienkimi szybami 1,6 mm, odporna na wilgoć, amoniak i obciążenia, przy wadze tylko 21,0 kg.
  • Ogniwa n-type i-TOPCon z lepszą pracą w słabym świetle i wysoką odpornością na degradację PID oraz LID.
  • Niski współczynnik temperaturowy -0,30 procent na stopień, korzystny latem.
  • Tolerancja mocy 0 do +5 W, więc realna moc modułu nie schodzi poniżej wartości z nazwy.
  • Wytrzymałość mechaniczna do 5400 Pa obciążenia śniegiem i 4000 Pa naporu wiatru.
  • Gwarancja produktowa 25 lat i liniowa gwarancja mocy 30 lat, obie w górnej części rynku.

Do tego dochodzi zakres pracy od -40 do +85 stopni Celsjusza. Panel bez trudu znosi polskie zimy i letnie upały. Deklarowana degradacja to do 1 procent w pierwszym roku i nie więcej niż 0,4 procent rocznie w kolejnych latach. Po 30 latach moduł ma zachować około 87,4 procent mocy początkowej. Nawet pod koniec okresu gwarancji panel wciąż pracuje z sensowną wydajnością.

Parametry pracy i zachowanie w warunkach PL

Parametry elektryczne modułu podaje się w warunkach STC. Napięcie obwodu otwartego Voc mieści się w okolicy 52 do 53 V, a prąd zwarcia Isc wynosi około 10 A. Maksymalne napięcie systemowe to 1500 V, a zalecany bezpiecznik szeregowy 20 A. Te wartości pozwalają dobrać długość łańcuchów paneli do zakresu napięć falownika.

W polskich warunkach dobrze zaprojektowana instalacja z takimi panelami daje zwykle od 950 do 1050 kWh z każdego kilowatopeaku mocy rocznie. Górna część tego przedziału dotyczy dachów o orientacji południowej i kącie zbliżonym do optymalnego. Dachy wschód-zachód lub częściowo zacienione oddają mniej, choć produkcja rozkłada się wtedy równiej w ciągu dnia.

Niska temperatura działa na korzyść modułu. Mróz podnosi napięcie ogniw, więc w słoneczny zimowy dzień panel potrafi chwilowo przekroczyć moc nominalną. Projektant musi uwzględnić ten wzrost napięcia przy doborze falownika, bo łańcuch nie może przekroczyć jego maksymalnego napięcia wejściowego. Ogniwa n-type mają też dobrą odpowiedź w rozproszonym świetle, typowym dla polskiej jesieni i pochmurnych poranków.

Zacienienie zawsze obniża produkcję. Układ ogniw ciętych i diody bocznikujące w puszce ograniczają jednak straty, gdy cień pada tylko na fragment panelu. Zacieniona sekcja nie wygasza wtedy całego modułu. Przy trwałym zacienieniu od komina czy drzewa lepiej sięgnąć po optymalizatory mocy, niezależnie od marki paneli.

Realny uzysk zależy też od strat na kablach, falowniku i temperaturze. W bilansie instalacji przyjmuje się zwykle łączną sprawność układu na poziomie 80 do 86 procent. Tu pomaga niski współczynnik temperaturowy modułu, bo w gorące dni jego strata mocy jest mniejsza niż w starszych panelach. Dwie tafle szkła nieco lepiej rozkładają ciepło niż konstrukcja z folią, co również sprzyja stabilnej pracy.

Ten wariant modułu jest jednostronny, więc produkuje prąd tylko z przedniej strony. Nie liczy się w nim dodatkowy uzysk z odbicia od podłoża, jak w panelach dwustronnych montowanych na gruncie. Na dachu nie ma to znaczenia, bo tam i tak pracuje wyłącznie front. Zysk z drugiej tafli szkła jest tutaj czysto mechaniczny i dotyczy trwałości, a nie produkcji.

Dla kogo i do jakiej instalacji

Vertex S+ 445 Wp sprawdza się przede wszystkim w domowych instalacjach dachowych. Kompaktowy format i waga 21,0 kg pasują do standardowych systemów montażowych na dachach skośnych oraz do konstrukcji balastowych na dachach płaskich. Panel nie wymaga specjalnych uchwytów, bo rama ma typową wysokość 30 mm.

To dobry wybór, gdy masz ograniczoną powierzchnię dachu, a chcesz zmieścić jak najwięcej mocy. Wysoka moc jednostkowa pozwala osiągnąć zakładaną moc instalacji przy mniejszej liczbie modułów. Trwała konstrukcja dwuszybowa dobrze pasuje też do miejsc o większej wilgotności lub bliżej terenów rolniczych, gdzie w powietrzu bywa amoniak.

W praktyce liczba paneli układa się w typowe konfiguracje. Do popularnej instalacji 5 kWp wystarcza 12 modułów, które dają 5,34 kWp. Układ 10 kWp domykają 23 sztuki, czyli 10,24 kWp. Wyższa moc jednostkowa oznacza, że tę samą moc osiągniesz o kilka paneli mniej niż na modułach 400 czy 410 Wp. To skraca listę części, upraszcza montaż i zmniejsza liczbę połączeń, w których z czasem może pojawić się usterka.

Panel współpracuje z typowymi falownikami stringowymi i hybrydowymi dostępnymi na rynku. Jego napięcia i prądy mieszczą się w zakresach popularnych urządzeń jednofazowych i trójfazowych. Jeśli planujesz magazyn energii, moduł nie stawia tu ograniczeń, bo o współpracy z baterią decyduje falownik, a nie panel.

Zastosowane technologie

Sercem modułu jest technologia n-type i-TOPCon. Skrót TOPCon oznacza pasywowany kontakt na tlenku tunelowym. Na tylnej stronie ogniwa nakłada się bardzo cienką warstwę tlenku oraz warstwę domieszkowanego krzemu polikrystalicznego. Taka struktura ogranicza rekombinację nośników ładunku na styku metalu z krzemem. Efektem jest wyższe napięcie ogniwa i większa sprawność niż w starszej technologii p-type PERC.

Krzem typu n różni się od typu p domieszkowaniem. Nie zawiera boru w takiej ilości jak ogniwa PERC, dzięki czemu jest odporny na degradację indukowaną światłem, znaną jako LID. To jedna z przyczyn niskiej deklarowanej degradacji tych modułów w czasie.

Druga kluczowa cecha to konstrukcja dwuszybowa. Klasyczny panel ma z tyłu folię z tworzywa, która z czasem żółknie i przepuszcza wilgoć. Tutaj rolę tylnej warstwy pełni druga tafla szkła. Obie szyby mają po 1,6 mm grubości, więc panel pozostaje lekki mimo braku folii. Szkło nie starzeje się jak tworzywo, lepiej chroni ogniwa przed wilgocią i amoniakiem, a zamknięcie ogniwa między dwiema taflami ogranicza mikropęknięcia.

Do tego dochodzi metalizacja wielobusbarowa, która skraca drogę prądu w ogniwie i poprawia zbiór ładunku. Ogniwa cięte zmniejszają prąd w sekcjach panelu, co obniża straty na rezystancji. Producent deklaruje wysoką odporność modułu na degradację PID oraz dobrą pracę w słabym świetle, co w polskim klimacie z długimi okresami zachmurzenia przekłada się na roczny uzysk.

Zalety na tle konkurencji

W segmencie paneli domowych na ogniwach TOPCon Vertex S+ 445 Wp wyróżnia się dwoma rzeczami: najwyższą mocą jednostkową w tym zestawieniu i trwałą konstrukcją dwuszybową. Większość rywali w tej klasie, jak Jinko Tiger Neo czy Canadian Solar TOPHiKu6, oferuje 440 Wp w wersji glass-foil. Trina daje 5 W więcej i drugą taflę szkła zamiast folii.

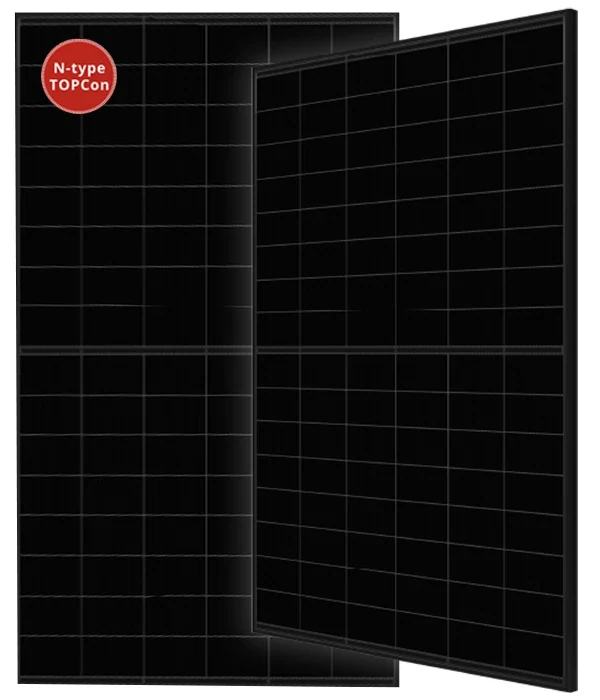

Pod względem sprawności moduł z wynikiem 22,3 procent plasuje się tuż za liderami. Canadian Solar TOPHiKu6 i LONGi Hi-MO X6 podają 22,5 procent, Jinko Tiger Neo około 22 procent. Różnice są niewielkie i w praktyce mniej ważą niż orientacja dachu czy jakość montażu. Współczynnik temperaturowy -0,30 procent na stopień jest zbliżony do rywali.

Wobec LONGi Hi-MO X6 z ogniwami HPBC Trina ma dłuższą gwarancję produktową, 25 lat zamiast 15, oraz gwarancję mocy na 30, a nie 25 lat. Konstrukcja dwuszybowa daje przewagę tam, gdzie liczy się odporność na wilgoć i trudne warunki, na przykład blisko pól czy zbiorników wodnych.

Słabsze punkty trzeba nazwać wprost. Panele dwuszybowe bywają cięższe i droższe za wat od wersji z folią, choć tu cienkie szyby utrzymują wagę na poziomie zwykłego modułu. Karta katalogowa podaje przy tym tempo degradacji i moc na koniec okresu, a nie jeden prosty procent, co wymaga chwili uwagi przy porównaniach.

Wskazówki montażowe i eksploatacja

Montaż powinna wykonać firma z uprawnieniami elektrycznymi. Panel mocuje się w klasycznych klemach na profilach aluminiowych, w strefach zamocowania wskazanych w instrukcji producenta. Trzymanie się tych miejsc jest warunkiem utrzymania gwarancji oraz deklarowanej wytrzymałości na śnieg i wiatr. Przy modułach dwuszybowych szczególnie ważne jest, by klemy nie naciskały szkła poza dozwolonymi punktami.

Przy projektowaniu łańcuchów trzeba uwzględnić wzrost napięcia Voc w mrozie. W zimowy poranek napięcie łańcucha rośnie ponad wartość z karty katalogowej. Projektant dobiera liczbę modułów w stringu tak, by nie przekroczyć maksymalnego napięcia wejściowego falownika, a maksymalne napięcie systemowe tych paneli sięga 1500 V.

Okablowanie po stronie stałoprądowej prowadzi się tak, by ograniczyć pętle indukcyjne, a złącza MC4 łączy się tylko z pasującymi wtykami tego samego typu. Ramę i konstrukcję trzeba połączyć z instalacją wyrównawczą zgodnie z projektem. Panel ma stopień ochrony puszki na poziomie IP68, więc dobrze znosi deszcz i wilgoć, ale sama jakość zaciśnięcia złączy decyduje o trwałości połączeń przez lata.

Eksploatacja jest prosta. W większości sytuacji moduły czyści deszcz, a dodatkowe mycie przydaje się przy osadach pyłu, pyłków lub odchodów ptaków. Używa się miękkiej szczotki i czystej wody, bez agresywnych detergentów. Raz w roku dobrze obejrzeć połać, sprawdzić stabilność konstrukcji i upewnić się, że nic nowego nie zacienia paneli. Bieżącą pracę instalacji najlepiej śledzić przez aplikację falownika, bo spadek produkcji poniżej oczekiwań to najczęściej sygnał zabrudzenia, zacienienia lub usterki osprzętu.

Zawartość i dostępne warianty

Seria Vertex S+ NEG9R.28 obejmuje kilka poziomów mocy, typowo od 425 do 450 Wp, przy tych samych wymiarach modułu. Wariant TSM-445NEG9R.28 występuje najczęściej z czarną ramą i podwójnym szkłem. Panele sprzedaje się na palety, a konstrukcję montażową oraz okablowanie dobiera się osobno pod konkretny dach.

Podsumowanie

Trina Vertex S+ TSM-445NEG9R.28 to mocny panel n-type i-TOPCon w trwałej obudowie dwuszybowej. Moc 445 Wp jest najwyższa w tym zestawieniu, a sprawność 22,3 procent trzyma się blisko liderów. Niski współczynnik temperaturowy pomaga latem, a druga tafla szkła podnosi odporność na wilgoć i naprężenia, przy wadze zbliżonej do zwykłych modułów.

To rozsądny wybór, gdy zależy Ci na wysokiej mocy jednostkowej i trwałej konstrukcji, także w trudniejszych warunkach. Panel łatwo połączyć z falownikami i magazynami różnych marek, a długa gwarancja produktowa 25 lat i mocy 30 lat daje spokojny horyzont pracy. Przed zakupem potwierdź aktualną rewizję karty katalogowej u sprzedawcy oraz zasady rejestracji gwarancji.
