Opis i wprowadzenie
JA Solar DeepBlue 4.0 Pro JAM54D40-440 to panel fotowoltaiczny o mocy 440 Wp, zbudowany na ogniwach krzemowych typu n w technologii TOPCon. Model należy do linii DeepBlue 4.0 Pro, którą chiński producent wprowadził jako następcę popularnej serii DeepBlue 3.0. Panel ma konstrukcję bifacjalną, dwuszybową (szkło-szkło), więc prąd powstaje nie tylko na froncie, ale też na tylnej stronie modułu.
Marka JA Solar od lat jest jednym z częściej montowanych producentów paneli w Polsce. Model JAM54D40 trafia zarówno na dachy domów jednorodzinnych, jak i na instalacje naziemne oraz mniejsze farmy. Format 54 ogniw, czyli 108 ogniw ciętych, mieści się w rozmiarze wygodnym dla montażu na typowej połaci dachowej.
W tym opisie zebraliśmy parametry z karty katalogowej producenta oraz z niezależnych źródeł. Sprawdziliśmy moc, sprawność, technologię ogniw, konstrukcję dwuszybową i warunki gwarancji. Dane odnoszą się do wariantu 440 Wp w wersji /LB, czyli szkło-szkło z ramą.
Panel adresuje osoby, które chcą łączyć wysoką moc z jednostki powierzchni z długą gwarancją. Bifacjalna budowa daje dodatkowy uzysk tam, gdzie podłoże odbija światło. W dalszej części opisujemy, jak model zachowuje się w polskim klimacie i do jakich instalacji pasuje najlepiej.
Symbol w nazwie ma swoje znaczenie. Liczba 54 to liczba pełnych ogniw w układzie, litera D wskazuje na podwójne szkło, a 40 opisuje generację ogniwa. Końcówka 440 to moc w watach. Dopisek /LB odróżnia wersję szkło-szkło z ramą od odmian z folią. Znajomość tego kodu pomaga porównać oferty różnych sprzedawców, bo pod jedną marką kryje się kilka zbliżonych modeli o innych parametrach.
Najważniejsze cechy i korzyści
Sercem modelu są ogniwa typu n w technologii TOPCon. Krzem typu n jest mniej podatny na degradację indukowaną światłem i temperaturą niż starszy krzem typu p. W praktyce oznacza to niższy spadek mocy w pierwszym roku i wolniejsze starzenie w kolejnych latach.
Bifacjalność jako główny atut
Najważniejsza cecha tego panelu to dwustronność. Tylna strona modułu również przetwarza światło, które odbija się od podłoża i wraca na ogniwa. Producent podaje dla serii DeepBlue 4.0 Pro wysoki współczynnik dwustronności, sięgający około 80 procent. Oznacza to, że tył pracuje z wydajnością bliską 80 procent frontu.
Realny zysk zależy od albedo, czyli zdolności podłoża do odbijania światła. Na jasnym żwirze, betonie lub blasze uzysk z tyłu bywa zauważalny. Na ciemnym dachu przylegającym do połaci efekt jest mały. Największą korzyść bifacjalność daje na instalacjach naziemnych, na jasnym gruncie, przy odpowiednim prześwicie pod modułem.
Konstrukcja szkło-szkło
Zamiast folii spodniej panel ma z tyłu drugą taflę szkła. Taka budowa jest bardziej odporna na wilgoć, amoniak i obciążenia mechaniczne. Szkło nie chłonie wody i wolniej się starzeje niż typowy laminat. Producent deklaruje odporność na obciążenie 5400 Pa od frontu i 2400 Pa od tyłu, co odpowiada naporowi śniegu i wiatru w polskich warunkach.
Do tego dochodzi puszka przyłączeniowa w klasie IP68 z trzema diodami bocznikującymi. Diody ograniczają straty przy częściowym zacienieniu pojedynczych ogniw. Rama i podwójne szkło podnoszą trwałość przy gradzie oraz cyklach zamarzania i rozmarzania.
Wysoka moc z metra kwadratowego
Przy wymiarach 1762 na 1134 mm panel osiąga sprawność około 22,0 procent. Wersja 445 Wp z tej samej rodziny sięga 22,3 procent. Wyższa sprawność pozwala zmieścić większą moc na tej samej powierzchni dachu, co ma znaczenie na mniejszych połaciach.
Tolerancja mocy jest dodatnia, w zakresie od zera do plus trzech procent. Panel z etykietą 440 Wp w teście może oddać nieco więcej, nigdy mniej niż moc nominalną.
Parametry pracy i zachowanie w warunkach polskich
Polski klimat stawia przed panelem dwa zadania. Latem liczy się praca w wysokiej temperaturze, zimą praca przy słabym, rozproszonym świetle. Model JAM54D40 radzi sobie z obydwoma dzięki ogniwom typu n.
Współczynnik temperaturowy mocy wynosi około -0,29 procent na stopień Celsjusza. Panel w pełnym słońcu nagrzewa się znacznie powyżej temperatury powietrza, często do 60-70 stopni. Każdy stopień powyżej warunków testowych obniża moc. Niski współczynnik sprawia, że strata w upał jest mniejsza niż w starszych panelach typu p, gdzie sięga -0,34 do -0,40 procent.
W pochmurne dni ogniwa typu n zachowują dobrą czułość na światło rozproszone. To istotne w Polsce, gdzie duża część rocznego uzysku pochodzi z dni częściowo zachmurzonych. Panel nie potrzebuje pełnego słońca, by generować sensowny prąd.
Degradacja jest niska. Producent deklaruje spadek mocy do 1 procent w pierwszym roku, a potem około 0,4 procent rocznie. Po 30 latach panel powinien oddawać co najmniej 87,4 procent mocy początkowej. To jeden z lepszych progów wśród modułów domowych.
Zimą przydaje się odporność mechaniczna szkło-szkło oraz gładka tafla, z której śnieg łatwiej zsuwa się przy nachyleniu dachu. Napięcie obwodu otwartego rośnie w mrozie, dlatego dobór długości łańcucha modułów do falownika trzeba liczyć dla najniższej spodziewanej temperatury. Jasny śnieg pod modułem podnosi albedo. Na instalacji naziemnej tylna strona panelu potrafi wtedy dołożyć dodatkowy prąd z odbicia.
W polskich warunkach dobrze ustawiona instalacja na froncie oddaje rocznie w okolicach 950 do 1050 kilowatogodzin z każdego kilowata mocy. Panel bifacjalny na gruncie z jasnym podłożem potrafi ten wynik podnieść o kilka procent, w sprzyjających warunkach nawet więcej. Na dachu skośnym zysk z tyłu jest bliski zeru, więc uzysk sprowadza się do pracy samego frontu. Konkretną wartość zawsze rozstrzyga lokalizacja, kąt nachylenia, orientacja połaci i stopień zacienienia otoczeniem.
Model dobrze znosi cieplejsze lata, które w Polsce zdarzają się coraz częściej. Sprawna praca w upale i w świetle rozproszonym sprawia, że roczny uzysk jest wyrównany, a nie skupiony tylko w kilku najbardziej słonecznych tygodniach.
Dla kogo i do jakiej instalacji
JAM54D40-440 najlepiej sprawdza się tam, gdzie da się wykorzystać jego dwustronność. Na pierwszym miejscu są instalacje naziemne: na stelażu wolnostojącym, nad jasnym żwirem, betonem lub trawą. Prześwit pod modułem i jasne podłoże pozwalają tylnej stronie realnie pracować.
Dobrze pasuje też do dachów płaskich na konstrukcji wschód-zachód lub południe, gdzie moduł stoi na podstawie, a nie leży na poszyciu. Wtedy tył ma dostęp do odbitego światła. Na carportach i wiatach panel dokłada uzysk od spodu, gdy pod spodem jest jasna nawierzchnia.

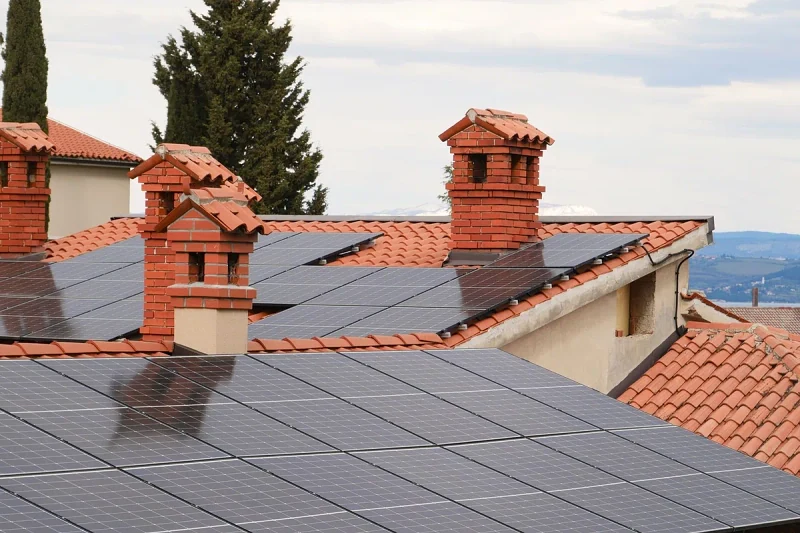

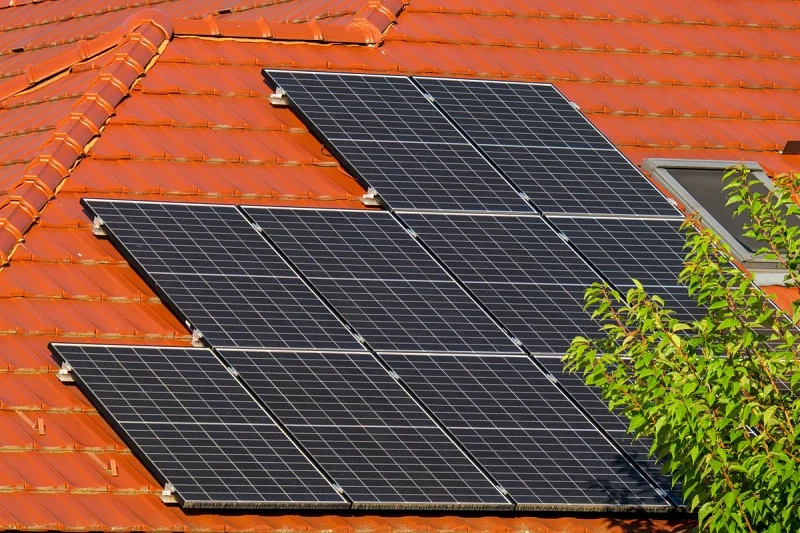

Na typowym dachu skośnym, gdzie panel leży blisko dachówki, uzysk z tyłu jest mały. Model nadal działa dobrze jako mocny, trwały moduł jednostronny, ale wtedy jego bifacjalny atut pozostaje w większości niewykorzystany. W takim wypadku decyduje moc, sprawność i długa gwarancja, a nie sama dwustronność.
Panel pasuje do instalacji domowych od kilku do kilkunastu kilowatów oraz do mniejszych obiektów rolniczych i usługowych.
Zastosowane technologie
Ogniwa typu n i TOPCon
TOPCon to skrót od tunelowej pasywacji kontaktu tlenkiem. W ogniwie dodano cienką warstwę tlenku i domieszkowanego krzemu, która ogranicza rekombinację nośników ładunku na styku z metalem. Efekt to wyższe napięcie i większa sprawność niż w starszej technologii PERC. JA Solar stosuje w tych ogniwach autorski proces oznaczany jako Bycium+.
Krzem typu n ma odwróconą polaryzację domieszki względem powszechnego typu p. Dzięki temu nie występuje w nim degradacja LID związana z borem i tlenem. Panel starzeje się wolniej i mniej traci w pierwszych miesiącach pracy.
Budowa dwuszybowa i bifacjalna
Moduł zamykają dwie tafle szkła, między którymi pracują ogniwa cięte w formacie 108 połówek. Ogniwa łączy wiele cienkich ścieżek zbiorczych, w układzie wielobusbarowym. Gęsta siatka ścieżek skraca drogę prądu i ogranicza straty na mikropęknięciach.
Tylna szyba przepuszcza część światła, aby docierało ono do spodu ogniw. Razem z ramą i puszką IP68 tworzy to konstrukcję odporną na wodę i obciążenia, przewidzianą do pracy przez dekady.
Cięcie ogniw na połówki zmniejsza prąd płynący w każdym z nich. Mniejszy prąd to niższe straty na oporze i słabsze nagrzewanie ścieżek. Panel dzieli się na dwie równoległe sekcje, dzięki czemu częściowe zacienienie dolnego rzędu ogniw w mniejszym stopniu obniża pracę górnej połowy. Układ wielu ścieżek zbiorczych dodatkowo uodparnia moduł na drobne pęknięcia, bo prąd ma wtedy wiele dróg obejścia uszkodzonego miejsca.
Zalety na tle konkurencji
W segmencie modułów 440 Wp typu n TOPCon rywalami są między innymi Jinko Tiger Neo, Canadian Solar TOPHiKu6, Trina Vertex S+ i LONGi Hi-MO. Większość z nich ma zbliżoną moc i sprawność w okolicy 22 do 22,5 procent. Różnice są niewielkie i rozstrzygają je szczegóły.
Przewagą JAM54D40 jest połączenie konstrukcji szkło-szkło z długą gwarancją. Panel oferuje 25 lat gwarancji produktowej i 30 lat gwarancji mocy. To więcej niż w części modeli jednostronnych z folią, gdzie gwarancja produktowa kończy się na 12 lub 15 latach. Dla porównania LONGi Hi-MO X6 w wersji domowej daje 15 lat na produkt.
Drugim atutem jest bifacjalność w standardzie. Panele konkurencji w podstawowej wersji dachowej często są jednostronne. Tu dwustronność jest wbudowana, więc na instalacji naziemnej model zbiera dodatkowy uzysk bez dopłaty za osobną serię.
Słabsze strony też są. Sprawność 22,0 procent dla wersji 440 Wp jest o włos niższa niż u najsprawniejszych rywali, którzy sięgają 22,5 procent. Konstrukcja szkło-szkło jest cięższa, około 22 kg, co przy dużej instalacji zwiększa obciążenie dachu i pracę przy montażu. Realny zysk z tylnej strony pojawia się tylko przy dobrym albedo.
W praktyce wybór między tymi modułami rzadko rozstrzyga sama karta katalogowa. Liczy się cena za wat u konkretnego dystrybutora, dostępność od ręki, wsparcie serwisowe marki w Polsce oraz dopasowanie do reszty instalacji. JAM54D40 wypada tu dobrze, bo JA Solar ma szeroką sieć sprzedaży i rozpoznawalną pozycję na krajowym rynku. Cena za wat mieści się zwykle w środku stawki, powyżej najtańszych modułów jednostronnych, ale poniżej najdroższych serii premium.
Wskazówki montażowe
Montaż paneli fotowoltaicznych i podłączenie do sieci powinien wykonać instalator z uprawnieniami. Poniższe wskazówki mają charakter poglądowy.
- Panel dwuszybowy jest cięższy od modułu z folią. Konstrukcję nośną i punkty mocowania dobierz zgodnie z instrukcją producenta, z uwzględnieniem strefy śniegowej i wiatrowej.
- Na instalacji naziemnej i dachu płaskim zapewnij prześwit pod modułem. Bez niego tylna strona nie dostaje odbitego światła i bifacjalność się nie opłaca.
- Zachowaj zalecane pozycje uchwytów na ramie. Klemy montuj tylko w oznaczonych strefach, aby nie naprężać szkła.
- Łańcuch modułów dobierz do zakresu napięć falownika, licząc napięcie Voc dla najniższej lokalnej temperatury zimą.
- Nie zasłaniaj puszki i nie zaginaj przewodów. Złącza MC4 łącz tylko z kompatybilnymi, dokręconymi wtykami tego samego typu.
- Unikaj trwałego zacienienia nawet fragmentu modułu, bo obniża ono produkcję całego łańcucha.
Warianty i zawartość
Rodzina JAM54D40 obejmuje moce od około 430 do 460 Wp, w skoku co 5 W. Model występuje z ramą srebrną lub czarną. Wariant /LB to szkło-szkło z pełną gwarancją 25 lat na produkt i 30 lat na moc. Istnieje też tańsza odmiana /LB 15Y z krótszą, 15-letnią gwarancją. Panele dostarcza się na paletach, standardowo po 36 sztuk, z instrukcją montażu producenta.
Podsumowanie
JA Solar DeepBlue 4.0 Pro JAM54D40-440 to solidny panel typu n TOPCon o mocy 440 Wp, w trwałej wersji szkło-szkło. Jego mocne strony to niski współczynnik temperaturowy, niska degradacja i długa gwarancja: 25 lat na produkt i 30 lat na moc. Bifacjalna budowa daje dodatkowy uzysk, ale przede wszystkim na instalacjach naziemnych i dachach płaskich z jasnym podłożem. Na zwykłym dachu skośnym model broni się mocą, sprawnością i trwałością, choć jego dwustronny atut pozostaje wtedy w cieniu. Sprawność 22,0 procent jest minimalnie niższa niż u najsprawniejszych rywali, a wersja szkło-szkło waży więcej. Dla kupującego, który ceni trwałość i długie gwarancje, jest to rozważny wybór.
